隨著我國自動化水平的不斷進步，大多數的地鐵線路對綜合監控系統逐漸開始進行考慮并實施；利用其統一化的軟硬件平臺，有效完成了資源共享、對設備進有效維護和管理，各個子系統之間做到互聯互通。同時，還針對子系統的故障進行有效監測，從而確保地鐵運營調度工作的順利進行。

從客觀的角度來分析，地鐵綜合監控系統是必要的組成部分，在設定和實施的過程中，一定要充分考慮到該項技術的實施效果，并且最大限度的對應用技術做出合理的發揮?，F(xiàn)代化的地鐵建設，對于很多城市的成長，都具有很大的影響，同時也是百姓非常推崇的建設項目，在未來的監控系統上，應堅持保持綜合性。

一、綜合監控系統

（一）綜合監控系統概述

城市軌道交通為了保證人的生命安全、設備的安全運行、列車的有效運營，設置了各種各樣的機電設備和系統，設備系統數量眾多、相互關系復雜。

以往，地鐵內的各個機電自動化系統大多采用分立設置、獨立管理的方式，每個系統均有自己的工作站及人機交互界面；值班操作員需面對大量的子系統接口和各式各樣的子系統操作界面。

雖然各個不同的機電自動化系統是獨立運行的，但是每個系統都是整個地鐵線路組成的一部分，需要各個系統之間協同聯動工作，相互之間有著密切的聯系和依賴。

隨著自動化集成技術的成熟，信息化帶動工業化已成為發展方向，大部分的國內城市軌道交通線路已將綜合監控系統（Integrated Supervisory Control System，ISCS) 作為各城市地鐵設備監控和管理的首選方式。在軌道交通綜合監控系統當中主要是通過統一的軟硬件平臺，從而對所有的子系統進行有效整合進而產生為一個單一的綜合監控系統。

（二） 綜合監控系統的構成

通常情況下，構成中央綜合監控系統的部分有很多，這里不再進行一一介紹，其往往是對所有車站當中的每一個子系統的具體工作情況進行有效監視，為有效實現中央級的具體控制功效提供良好的依據。

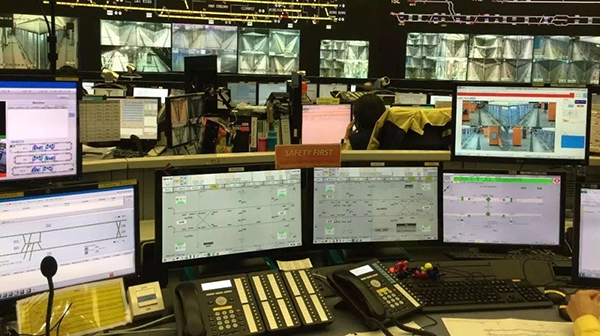

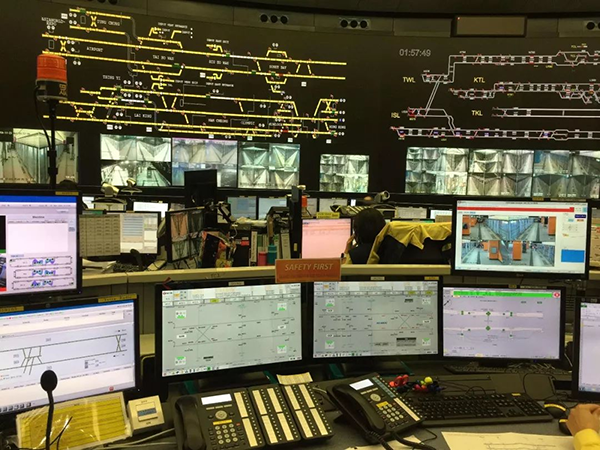

在中央監控中心地鐵綜合監控系統設置了中央級別的監控網絡管理工作站，在期間主要以以太網交換機最為主要。通常情況下而言中央監控網絡的結構主要是冗余1000/10 000 Mbit/s交換機，和IEEE802.3的相關標準較為符合，通信協議為TCP/IP。

在車站以及車輛段分別設置有車站級以及車輛段的監控系統。構成車站綜合監控系統的主要有車站服務器、前端處理器、車站監控網絡、車站操作員工作站、車站互聯系統的網關裝置等，主要對組成車站的所有子系統的具體工作情況進行監視，從而確保車站級的操作控制功能很好的實現。

二、地鐵綜合監控系統的應用技術

（一）控制沖突問題的技術

 該項技術的操作，目的在于協調好系統與其他工作的良性循環，從而讓地鐵在運行過程中，能夠得到更多的支持與保護，減少問題的反復出現。

在地鐵綜合監控系統的互聯以及集成體系結構中，BAS （Brake Assist System，制動輔助系統）和PSCADA（Power Supervisory Control And Data Acquisition，電力監控）系統通常情況下都擁有一定的控制功能，而具有一定操作功能的系統則主要有CCTV(在線直播系統 )，PA（有線廣播系統）以及PIS（PIS Product Idendity System，產品開發行銷系統）等。針對上述當中擁有操作以及控制功能的系統而言，一般會有操作以及控制方面的沖突產生。

因此，可以對擁有操作功能的系統通過操作優先級的辦法來對其沖突進行有效解決，而針對具備控制功能的系統來講則可以通過控制保留的辦法，來對控制沖突的情況進行有效預防。所以說，控制沖突的技術應用，具有很強的必要性，一定要堅持從長遠的角度來出發。

 （二）數據發送以及同步的關鍵技術

就地鐵綜合監控系統來講，有樣式各異的為數較多的數據類型在其中存在。典型形式的數據信息主要包含由各個主變電所、牽引降壓變電所與各個子系統采集的數據信息，進人到地鐵綜合監控系統相應的實時數據信息流，存儲全部采樣、告警等各階段的歷史數據信息。

假如系統有故障情況或者是異常問題出現的話，冗余機制就能夠從根本上來確保數據信息的穩定運行狀態，在有效的運用相關的軟件后，就能夠很好的實現所有通信模塊時間進行數據交換的作用，同時對于地鐵綜合監控系統以及人機操作界面之間數據的傳輸，也有著一定的幫助。

三、綜合監控系統需重點解決的問題及策略

（一） 人機界面整合

從其總體上來講，綜合監控系統具有較大范圍的集成，期間被集成的子系統軟件全部被集成軟件所代替，同時對于被集成子系統的所有功能都可以完成，如此以來就在很大程度上提高了集成系統的整個功效。另外，由于在集成軟件當中人機界面具有較多的圖形層次，所以開發起來需要耗費大量的時間，尤其是數據結構統一規劃以及數據庫的二次開發。在其中部分專業系統能夠對其他專業的數據庫進行運用，而有的則需要重新建立。

例如，對于信號ATS的集成 ，因為對于行車安全來講信號系統是十分重要的。相對來講具有較為特殊的通信協議和軟件，一旦通信協議的開放條件允許的話，就能夠將圖形人機界面嵌人到綜合監控系統的人機界面當中去，從而有效的完成了復試管理的作用，從而大大提高了人機界面在具體操作過程當中的便利性。

假如綜合監控系統有故障發生的話，就會影響到整個系統的正常運行，所以不管是交換機還是服務器等都需要采用冗余的辦法來進行。在某地鐵當中，為了從根本上確保系統的可靠性，就采用了后備線進行控站的措施：

每當控制中心有相應的事故出現的話，這時后備線控站就能夠使用中央級用戶來進行登錄，從而更好的實現對全線當中的車站一些常規設備起到有效的監控作用；

此時，后備線控站所展現出來的作用是和中心級系統一致的，在對其控制權進行移交的時候。則需是在恢復了原控制中心的工作之后；

同時，為了進一步對系統的容錯進行實現，必須要在綜合監控系統之中，進行多個復制軟件的安置。

四、結語

近些年來在地鐵系統當中綜合監控系統的應用越來越廣泛，相應的各個方面的技術發展也逐漸成熟化，在許多城市當中軌道交通已經投入使用。經過實踐表明，綜合監控系統的運行整體較好，反映了我國地鐵綜合監控系統發展勢頭較好。

計通智能助力智慧軌道交通的建設發展

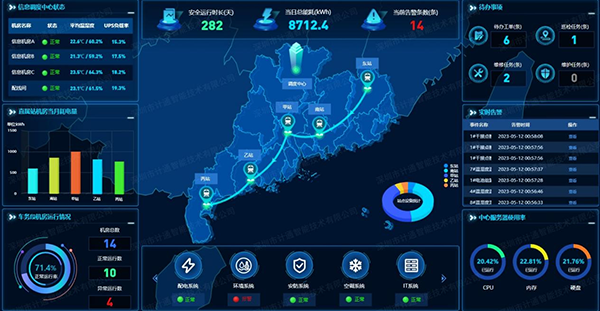

計通智能緊跟新基建和智慧軌道交通發展戰略，高度融合物聯網、大數據、人工智能、數字孿生等先進技術，充分結合國家鐵路和城市軌道的運營特性和發展需求（行業特性），為地鐵、高鐵、城市軌道交通等智能監控數字化建設助力。公司打造的智能監控數字化管理平臺，融合了一系列行業特色監控系統：電源網管在線監控系統、站點動環監控系統、綜合運維管理系統、數據中心基礎設施管理系統、資產管理等等，并通過成熟、強大的集成及整合能力，實現集中監控、統一管理的目標，極大提高中心及線網的數字化管理效率，提升資源使用率，降低運維成本，減少故障歷時，有效保障安全穩定運行。
