關鍵詞：【DCIM】【數據中心基礎設施管理】【數據中心運維管理】【數據中心三維可視化】【基礎設施監控】

我們都知道，DCIM就是指的數據中心機房的基礎設施，它作為承載信息系統運行的物理環境，已經由過去一個建筑內部的特定功能區域，升級成一種獨立的、專業的新型工業建筑。那么，DCIM系統都有些什么功能？系統架構又是怎樣的呢？

　　一、DCIM系統簡解

　　1、通信機樓內某一機房建設為數據中心：用戶為電信自用或小客戶托管；監控采用傳統動環監控系統覆蓋。

　　2、獨立建筑專門建設為數據中心：用戶BAT或較大客戶；監控采用動環監控升級版或DCIM系統

　　3、多棟數據中心機樓組成的園區：用戶BAT或較大客戶；監控采用DCIM系統

　　4、數據中心監控面臨瓶頸：數據中心園區中每棟數據樓的設備量和子系統形成了多個各自離散的監控信息孤島，各監控平臺相對獨立，運維管理較難形成集約化。

　　5、DCIM系統為數據中心關鍵動力設備和IT關鍵基礎設施一體化管理的統一平臺，實現數據中心基礎設施的全生命周期管理和動態優化，提升運維效率。

　　6、DCIM通過一整套包含硬件設施、傳感器和特定軟件組成的管理平臺和工具，實現數據中心所有關聯系統協調統一管理，包括IT基礎設施和場地基礎設施（配電、制冷、機柜、路由），對數據中心集中監控、智能管理、事故處置、模型預測等目標進行管理，是信息技術和設施管理的綜合集成。

　　7、縱向：從底層基礎設備的數據采集、匯總、傳輸至平臺服務器，實現實時監控功能。

8、橫向：DCIM平臺實現綜合管理功能。

　　二、數據中心專業子系統

　　數據中心園區有相應專業性強的子系統，包括有：110KV變電站操作系統、10KV配電智能操作系統、消防控制系統，前者受供電公司調度及供電行業專業規范要求，后者受消防法規要求。

　　各專業子系統通過接口接入DCIM服務器， DCIM 實現多子系統融合一體化管理。

　　DCIM系統基本要求：實時監控和故障管理的可靠性、實時性是數據中心管理的基礎。

　　1、可靠性：系統的硬件平均無故障時間MTBF>=100萬小時,平均修復時間(MTTR)小于0.5小時。

　　2、實時性：監控實時數據響應時間要求不超過5秒，告警和控制響應時間不超過3秒。

3、準確性：監控系統測量上報的數據、告警要準確，在監控終端上顯示的數據精度應符合相關的要求，告警準確性應達到100%。

　　三、DCIM體系結構要求

　　1、采用嵌入式數據采集單元。

　　2、采用RTOS實時操作系統平臺。

　　3、DCIM系統管理模塊-配電管理

　　4、DCIM系統統一了110KV變電站操作子系統、10KV配電智能操作子系統，形成完整的配電架構。通過組態方式實現數據中心配電系統的展示，配電系統應支持分級展示；配電系統線路不同運行狀態應采用不同顏色區分：

　　當配電設備或開關故障時，配電系統應能自動分析故障影響設施，在一個供電路由中某設備可以向上和向下追尋供電源頭和供電負載，即可追尋上游相應配電、變壓器、高壓及市電路由，向下可追尋供電負載、電源列頭柜及數據機架：

　　運維提升，DCIM系統管理模塊-容量管理

數據中心的容量主要包括：電力、冷量、空間和網絡等方面。在數據中心生命周期內，服務器設備的上下架以及新舊程度都會造成實際使用與容量之間的變動。

　　四、容量管理要求

　　1、電力管理：結合資產額定功率、實測電流以及額定容量直觀展示使用及空閑占比。

　　2、制冷管理：統計耗電設備與空調制冷占比，直觀展示冷量使用及空閑占比情況。

　　3、空間管理：結合資產信息直觀展示機柜空間占用情況，并能展示機柜類設備所占U位信息。

4、上下架管理：結合機柜的空間、電力、歷史溫度以及機房制冷，搜索和推薦最佳位置。

　　五、DCIM系統管理模塊-展示功能

　　DCIM系統對數據中心提出空間定位搜尋要求：

　　1、當設備告警，園區平面機樓閃爍，可選擇3D方式進入，哪棟機樓、哪層、哪個機房、相應設備快速準確定位。

　　2、正常情況下巡視，以3D全景方式查找相應樓層，機房設備及運行參數。

溫度云圖：監測提供橫切面、豎切面圖形，可以快速方便的看到機房熱點分布情況，實現機房水平切面3D溫度云圖；用3D溫度云圖展示機房環境中3層的溫度場圖像，同時可顯示機柜微環境溫度探頭監測到的實時數據，并以不同的色彩直觀展示溫度測量值。

　　六、DCIM系統管理模塊-智能分析

　　通過DCIM系統，把數據中心的所有運維監測、維護管理、運管管理形成一個統一的管理體系。消除了信息孤島、溝通障礙，任何一個問題、事件的判斷、決策都可以基于全面的信息、全局的角度來處置，同時也避免了重復的工作。

總之，DCIM系統為數據中心關鍵動力設備和IT關鍵基礎設施一體化管理的統一平臺，實現數據中心基礎設施的全生命周期管理和動態優化，提升運維效率。

計通智能憑借20多年的數據中心動環監控經驗和超過10000個客戶案例基礎，研發出的——計通智能數據中心基礎設施管理平臺（DCIM），為數據中心提供智能、安全、穩定和節能等功能，協助用戶不斷提升數據中心的價值。

計通智能數據中心基礎設施管理平臺融合動環監控、資產管理、容量管理、能源管理、運維管理等多個子系統，進行統一的運維管理，幫助數據中心管理者高效、智能掌控數據中心的整體運行情況。有利于用戶整體掌控數據中心動力環境、資產、容量、能耗...實現數據中心的全面監控、智能預警、高效管理、節能減排等等，從而提高數據中心資源利用率和管理效率。

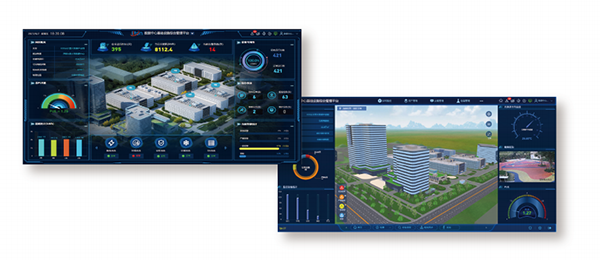

▲計通智能數據中心基礎設施管理平臺

【計通智能】深圳市計通智能技術有限公司（“計通智能”）創立于1998年，屬國家高新技術企業、專精特新企業，是國內領先的智能監控數字化解決方案提供商。公司以“客戶安、員工安、企業安”的計通三安文化?為基石，始終秉承“智能監控 計通好用”的理念，致力為全球數智化建設提供優質的產品和服務。

公司充分融合物聯網、大數據、云計算、人工智能、數字孿生等新技術，打造出一系列具有行業特色的智能監控數字化解決方案，廣泛應用于民航機場、金融系統、軌道交通、電力系統、工業互聯網、數據中心與其它行業。

計通智能致力于為不同行業客戶提供項目規劃、設計、實施、售后及運維，并支持硬件選/配型、軟件定制開發等全方位服務。
